測量線路
(可測電路數) |
50/60 Hz
• 單相 2 線 (1 電路 / 2 電路 / 3 電路)
• 單相 3 線 (1 電路)
• 三相 3 線 / 三相 4 線 (1 電路)
• 僅電流 |
| 測量項目 |
- 電壓／電流有效值，電壓／電流基波值，電壓／電流基波相位角，頻率
- 電壓波形峰值（絕對值），電流波形峰值（絕對值）
- 有功／無功／視在功率，功率因數（延遲、超前）或移位功率因數（延遲、超前）
- 有功（消耗、產生）／無功電能（延遲、超前），有功（消耗、產生）／無功功率累積電量（延遲、超前），有功（消耗、產生）／無功功率單位時間電量（延遲、超前），功率因數累積電量
- 脈衝輸入

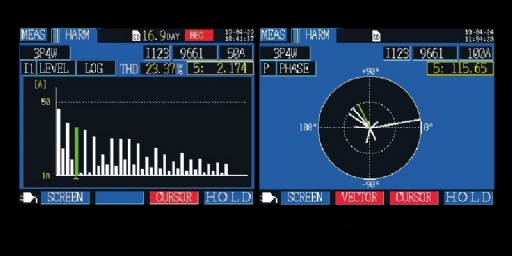

- [僅限 PW3360-31] 諧波（諧波電壓·電流·電平／含有率／相位角／總諧波畸變 THD-F 或 THD-R），最大 40 次
|
| 電壓量程 |
AC 600V |
| 電流量程 |

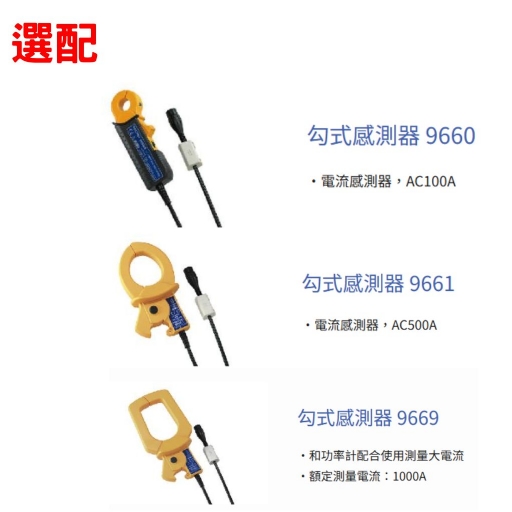

AC 500.00 mA ~ 5.0000 kA（依所用感測器，測量範圍有所不同）
AC 50.000 mA ~ 5.0000 A（僅洩漏電流） |
| 功率量程 |
300.00 W ~ 9.0000 MW（依電壓／電路量程與測量線路的組合而定） |
基本精度
(精度保證期間 1 年) |
• 電壓： ±0.3% rdg. ±0.1% f.s
• 電流： ±0.3% rdg. ±0.1% f.s + 電流感測器精度
• 功率： ±0.3% rdg. ±0.1% f.s + 電流感測器精度（功率因數 = 1） |
| 顯示更新率 |
約 0.5 秒（使用 SD 卡和記憶體時；LAN 和 USB 通訊時除外） |
| 資料記錄 |
即時保存至 SD 卡 / 記憶體中 |
| 保存間隔時間 |
1 ~ 30 秒、1 ~ 60 分，共 14 檔切換 |
| 保存格式 |
• 測量值保存： 僅限平均值、平均·最大·最小值
• [僅限 PW3360-21] 諧波資料保存：二進位格式（僅限平均值、平均·最大·最小值）
• 畫面複製： BMP 格式（最短以 5 分鐘的時間間隔進行保存）
• 波形保存： 二進位格式（最短以 1 分鐘的時間間隔進行保存） |
| 介面 |
• SD 卡
• LAN 100BASE-TX： HTTP 伺服器功能，使用通訊軟體進行設置和下載資料
• USB 2.0： 與 PC 連接時將 SD 卡和記憶體識別為移動存放裝置，透過通訊軟體進行設置並下載資料
• 脈衝輸出： 測量累積電能時，輸出與有功電能成比例的脈衝信號，開路集電極絕緣輸出 |
| 功能 |

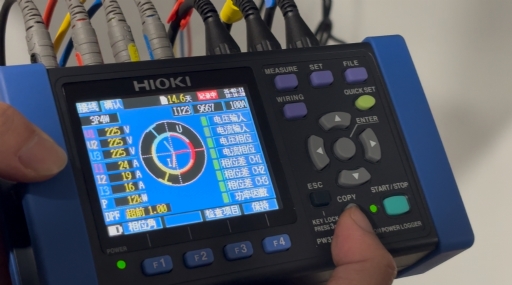

接線確認、設置導航、畫面複製、時鐘、顯示保持等 |
| 電源供應 |
• AC 適配器 Z1006： 100V ~ 240V，50/60 Hz，40VA（含 AC 適配器）
• 電池組 9459： DC 7.2V，3VA；連接 AC 適配器充電時間 6 小時 10 分鐘，連續使用時間 6 小時（背光燈 OFF 時） |
| 體積與重量 |
• 180 (W) × 100 (H) × 50 (D) mm，550g（不含電池套裝 PW9002）
• 180 (W) × 100 (H) × 67.2 (D) mm，830g（裝有電池套裝 PW9002 時） |

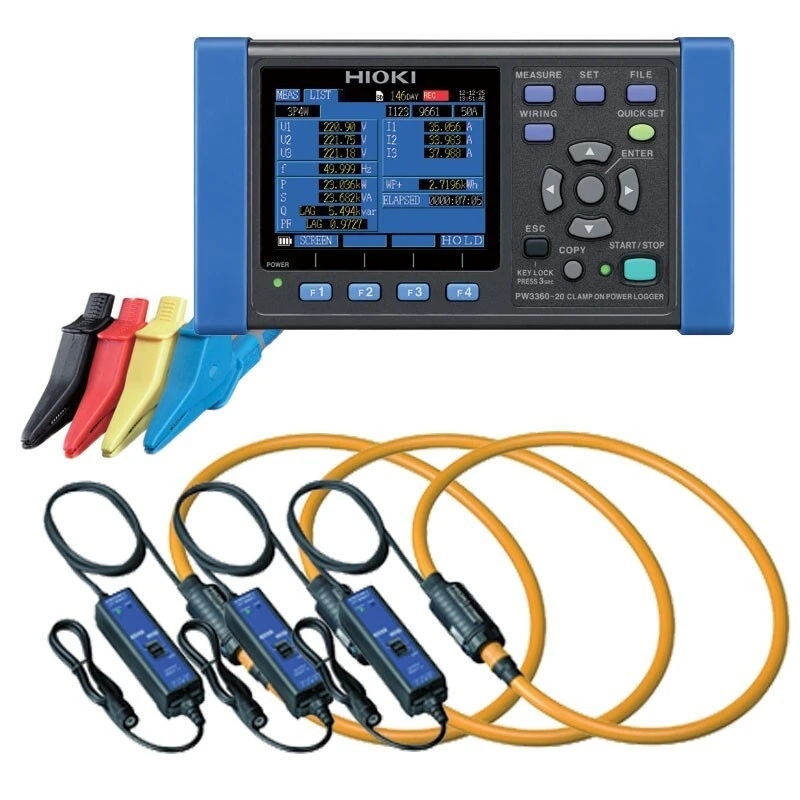

| 標準配件 |
• 電壓線 L9438-53 × 1（黑、紅、黃、藍）
• AC 適配器 Z1006 × 1
• USB 連接線（0.9m）× 1
• 使用說明書 × 1、測量指南 × 1
• 彩色螺線管（紅黃藍各 2 個，用於區別鉗形感測器的顏色）× 1 組
• 螺線管 × 5（用於捆紮鉗形感測器線）
• 應用軟體 （SF4000 GENNECT One）× 1 |
